产品详情

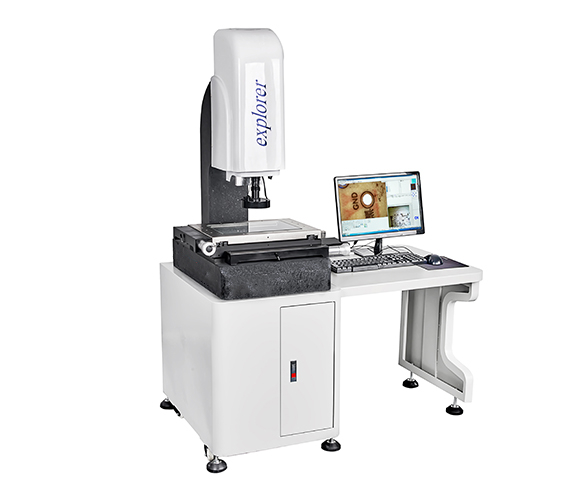

产品名称：手动影像测量仪

产品型号：FM-3020

手动测量仪以二维坐标测量为主，包括点，线，圆，圆弧，矩形等几何元素和零件的长度，角度，轮廓外形，表面形状等。也可做三维辅助测量，如台阶的高度，孔深度，面的平面度等。广泛用于机械，电子，仪表，塑胶，五金等行业。

产品特点：
1.高精度高强度机台：00级大理石底座/立柱/工作台，精度高，稳定性好。

2.XYZ 三轴进口精密级V型导轨/进口光轴传动系统，寿命长，稳定性好。

3.高精度光栅尺0.5um。

4.WM连续变倍光学镜头，不同定格不同放大倍数，无需变倍校正。

5.高清日本SONY CCD相机，高品质的测量画面。

6.辅助对焦测量，光学测高测平面度，可加装英国RENISHAW接触式探针。

7.表面光源，LED轮廓光源，同轴光源。可选配程控三环八区光源。

8.激光指示器指示测量位置，快速定位，方便测量。

9.可配脚踏开关，方便任意位置操作。

产品规格及参数：

规格参数		FM-3020
工作台	X/Y轴行程	300MM*200MM
	Z轴行程	有效空间245mm,调焦行程200mm，工作距离95mm
	金属台面尺寸	450MM*350MM
	玻璃台面尺寸	330MM*230MM
	传动型式	X/Y光杆传动，Z轴光轴传动
测量伺服驱动系统		光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM）
		测量精度：≤3UM+L/200 重复精度：≤3UM+L/200
		多功能数据处理器可测点、线、圆、角度等
影像系统		摄像机：日本SONY 1/3″CCD 摄像机放大倍率30-230X
影像系统		连续变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜时，总放大倍率15-115X 可选配2X物镜时，总放大倍率60-460X
光源系统		表面光源与透射光源LED冷光源、寿命长、亮度可调
仪器外形尺寸（LWH）		600MM750MM1100MM
仪器重量（KG）		260KG

订购：FM-3020手动影像测量仪
